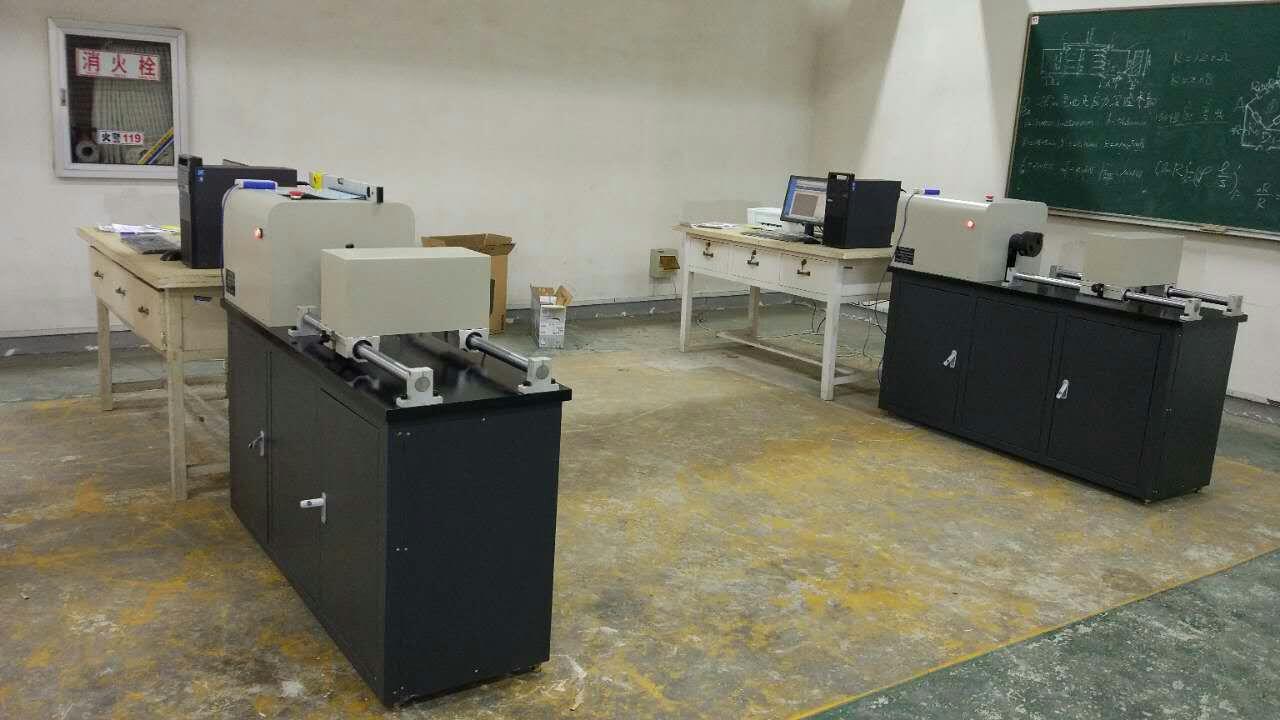

200/500NM材料扭轉試驗機

1、電子式扭轉試驗機是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈性元件、構件、螺栓等力學性能的試驗。該機采用臥式結構，嵌入式高性能單片機MCU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，完成系統參數設置。采用交流伺服電機、精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

2、整機利用全數字Testmart數據采集處理系統及液晶顯示系統，可以對試樣的扭轉角度進行多點測試。

【主 機】采用臥式結構，主體結構采用整體加厚鋼板結構，以保證整機的剛性;夾具采用優質合碳素鋼45淬火(HR55～65)方式，壽命長;試樣的安裝拆卸方便、快捷。

【驅動系統】全數字Testmart控制系統驅動;速度調節可調，加載均勻、穩定。

【傳動系統】采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～500mm范圍內任意調節。

【測量顯示系統】該機采用大屏幕液晶顯示系統同步顯示試樣的扭矩T、扭轉角度θ、試驗速度。系統可以設置扭轉角度θ，檢測試件的扭矩，也可以設置扭矩檢測試件的扭轉角度。

【安全保護系統】過載保護、過電流保護等。

1、最大扭矩(N.m)： 500/200

2、有效側扭矩范圍(N.m)：2%-100%;

3、扭矩示值相對誤差：±1.0%;

4、扭矩分辨力：1/±100000;

5、扭轉角測量范圍：0～1000°

6、扭角分辨力：0.001°

7、扭轉角示值相對誤差：±1.0%;

8、轉速示值相對誤差:±1.0%;

9、夾持間距：0～600mm;

10、電源：AC 220V±10%、50Hz;

11、主機凈尺寸：約1550*550*1100

12、主機重量：約450

13、試驗機級別：1級

四、使用環境：

1、在室溫100C～350C范圍內，相對濕度≤80%;

2、在穩固的基礎或工作臺上;

3、在無震動及周?chē)鸁o(wú)腐蝕性介質的環境中;

4、電源電壓的波動范圍不應超過額定電壓的±10%。

產品配置

1、濟南方圓試驗機主機 1套

2、高精度減速機 1臺

3、交流伺服電機 1臺

4、交流伺服電器驅動器 1臺

5、高精度雙向扭轉傳感器 1套

6、高精度線性滑軌 2套 (固定在主機)

7、高精度導向滑塊 2套(固定在主機)

8、全數字方圓控制系統 1套

9、技術資料(使用說明書、合格證明書、裝箱單)各1套

10、夾具 1套

11、隨機工具 1套
