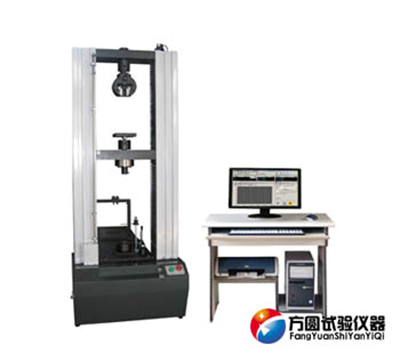

碗扣式鋼管扣件試驗機

1

設備型號

WDW-150E

2

試驗機精度等級

0.5級

3

最大試驗力（雙傳感器）

150KN\5KN

4

試驗力測量范圍

0.4KN-100KN\0.02KN-5KN

5

試驗力示值相對誤差

優于示值的±0.5%

6

試驗力分辨率

最大試驗力的1/±500000

7

試驗力最小讀數

100KN的0.01KN\5KN的0.001N

8

變形測量范圍

0.2%-100%FS

9

變形示值相對誤差

優于示值的±0.5%

10

變形分辨率

最大變形量的1/±500000

11

位移示值相對誤差

優于示值的±0.5%

12

位移最小讀數

0.001㎜

13

力控速率調節范圍

0.002-5%FS/S

14

力控速率相對誤差

設定值的±0.5%以?xún)?/span>

15

變形速率調節范圍

0.002—5%FS/S

16

變形控制速率相對誤差

速率 < 0.05%FS時，為設定值的±2%以?xún)龋?/span>

速率≥0.05%FS時，為設定值的±0.5%以?xún)?/span>

17

橫梁速度調節范圍

0.001—500mm/min；（區間內速度可任意設定）

18

橫梁速度相對誤差

速率 < 0.001mm/min時，設定值的±1.0%以?xún)龋?/span>

速率≥0.001mm/min時，設定值的±0.2%以?xún)?/span>

19

恒試驗力力控制范圍

0.2%--100%FS

20

恒變形控制范圍

0.2%--100%FS

21

恒位移控制范圍

0.2%--100%FS

22

恒試驗力力控制精度

設定值<10%FS時，為設定值的±0.5%以?xún)龋?/span>

設定值≥10%FS時，為設定值的±0.1%以?xún)?/span>

23

恒變形控制精度

24

恒位移控制精度

25

有效拉伸空間

＞750㎜（支持定制）

26

有效壓縮空間

＞750㎜（支持定制）

27

橫梁移動空間

＞1000㎜（支持定制）

28

有效試驗寬度

450㎜（支持定制）

29

直角扣件抗滑移系數測量裝置

1、Δ1使用高精度光電編碼器

2、Δ2使用電子采集器

30

直角扣件扭轉剛度

1、力值測量使用5KN傳感器

2、位移測量使用電子采集器

31

旋轉扣件抗滑移系數測量裝置

1、Δ1使用高精度光電編碼器

2、Δ2使用電子采集器

32

保護裝置（自動停機）

過載,過壓，過流，限位保護

33

主機外形尺寸

約860*680*2320mm

34

電源

220V±10% 50HZ，2kW

35

主機重量

約960KG
