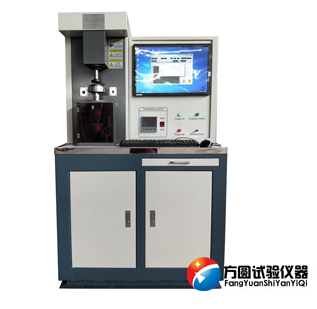

MPV-20B型摩擦磨損試驗機

MPV-20B型摩擦磨損試驗機又名MPV-20B屏顯式PV摩擦試驗機采用滑動摩擦的形式，可在無油潤滑、滴油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表面粗糙度、硬度等參數的各種情況下進行試驗，可用于測量軸承溫升、摩擦系數、磨損量、PV值等，該機主要用于評定塑料、粉末冶金、合金等軸承材料的適用范圍，測定軸承合理的配合間隙和PV值?？稍诮蜐櫥蜔o(wú)潤滑等不同狀態下試驗。

該機由試驗力加載系統、摩擦力測量系統、實驗裝夾系統、溫度測量系統、主軸系統、潤滑系統以及電氣控制系統等組成，具有如下特點：

◇ 本試驗機采用液壓加載試驗力，液壓站采用伺服閥控制，加載精確、穩定性好，可靠性高；

◇ 變頻電機通過變頻器控制帶動主軸旋轉，實現無級調速，橫扭矩輸出，轉速準確性好；

◇ 摩擦力采集采用高精度動態扭矩傳感器，于主軸軸向方向上采集摩擦力矩，有效提高了摩擦力測量的準確性與可靠性。

◇ 控制系統采用計算機及模塊控制，具有采集頻率高、控制精度好、穩定可靠、使用方便、數據便于輸出處理等優點。

◇ MPV-20B屏顯式PV摩擦試驗機，主要用于工程塑料、粉末冶金、合金軸承等材料摩擦磨損性能的評定，PV值測定，以及配合間隙、潤滑介質、摩擦配偶材料、表面粗糙度、硬度等的合理性選定。

◇ MPV-20B型摩擦磨損試驗機，主要用于評定工程塑料、粉末冶金、合金軸承等材料的摩擦磨損性能，測定其PV值和選定合理的配合間隙、潤滑介質、摩擦配偶材料、表面粗糙度及硬度等。

◇該機采用滑動摩擦的形式，可在無油潤滑、滴油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表面粗糙度、硬度等參數的各種情況下進行試驗，可用于測量軸承溫升、摩擦系數、磨損量、PV值等。

適用標準

MPV-20B型摩擦磨損試驗機符合GB/T 7948-1987標準及塑料軸承極限PV試驗方法。

序號 項目名稱 技術指標

1 MPV-20B屏顯式PV摩擦試驗機試驗力 300～20000N

1.1 最大試驗力的20%以上試驗力的相對誤差 ≤±1％

1.2 最大試驗力的20%以下試驗力的相對誤差 ≤2N

1.3 加卸試驗力平穩，無沖擊和脈動現象

1.4 試驗力顯示分辨率 1N

2 摩擦力拒（高精度動態扭矩傳感器測量）

2.1 摩擦力矩的測定范圍 0～50N.m

2.2 從最大摩擦力矩的10%開始，摩擦力矩示值相對誤差 ≤±2%

2.3 摩擦力矩顯示分辨率 0.01N.m

3 主軸轉速（變頻器控制無級調速，恒轉矩輸出）

3.1 主軸轉速范圍 100~2800r/min

3.2 主軸轉速在100r/min以上時誤差 ≤±5r/min

3.3 在100r/min及100r/min以下時誤差 ≤±1r/min

4 試驗機時間顯示與控制范圍 1～99999s或min

5 試驗機轉數顯示與控制范圍 999999999

6 輸入電壓 交流380V±10%

7 主機額定功率 11kW

8 試驗機長、寬、高 約1600×1100×550

9 試驗機重量 約700 Kg
